תיאור מוצר

לוח פיתוח STM32 תוכנן עבור MCU STM32F407IGT6, ומשלב ממשקים סטנדרטיים שונים, די קלים להרחבות בפריפריה.

סקירה

Open407I-C הוא לוח פיתוח STM32 המיועד אתSTM32F407IGT6מיקרו, כולל הלוח האם ואת לוח ליבת MCUCore407I.

Open407I-C תומך בהתרחבות נוספת עם לוחות אבזר אופציונליים שונים ליישום ספציפי. העיצוב המודולרי ופתוח הופך אותו אידיאלי להתחלת פיתוח יישומים עם זעירים סדרת STM32F4.


מה של על הלוח אם

  1. מחבר ליבת לוח MCU:לחיבור בקלות Core407I
  2. CAN1 ממשק:מתקשר עם לוחות אבזר אשר כוללים מכשיר יכול בנוחות
  3. PS/2 ממשק:מתחבר בקלות לps/2 מקלדת ו/או עכבר
  4. ממשק דש"ה:לחיבור מודול מצלמה
  5. ממשק I2C2/I2C3:מתחבר בקלות לציוד היקפי I2C כגון הרחבה קלט/פלט (PCF8574), EEPROM (AT24Cxx), וכו '.
  6. SPI1/SPI2 ממשק
    • מתחבר בקלות לציוד היקפי SPI כגון DataFlash (AT45DBxx), כרטיס SD, מודול MP3, וכו '
    • SPI1 תכונות פונקציה חלופית AD/DA, תומך בחיבור AD/DA מודול גם כן
  7. I2S2/I2S3/I2C1:לחיבור ציוד היקפי I2S, כגון מודול אודיו
  8. ממשק SDIO:לחיבור מודול מיקרו SD, תכונות גישה מהירה הרבה יותר מהר ולא SPI
  9. ממשק USART3:מתחבר בקלות לrs232, RS485, USB 232, וכו '.
  10. CAN2 ממשק:מתקשר עם לוחות אבזר אשר כוללים מכשיר יכול בנוחות
  11. ממשק fsmc:מתחבר בקלות לציוד היקפי כגון NorFlash, SRAM, וכו '.
  12. סיביות FSMC + SPI ממשק:לחיבור מסך מגע LCD
  13. סיביות FSMC ממשק:מתחבר בקלות לציוד היקפי כגון NandFlash, Ethernet, וכו '.
  14. ממשק UART1:מתחבר בקלות לrs232, RS485, USB 232, וכו '.
  15. ממשק Ethernet:מתחבר בקלות MCU לרשת ethernet באמצעות מודול ethernet נוסף
  16. ממשק ULPI:לחיבור ציוד היקפי USB מהיר (STM32F407I משלב בקר HS-USB ללא כל מכשיר PHY)
  17. USART2 ממשק:מתחבר בקלות לrs232, RS485, USB 232, וכו '.
  18. ממשק חוט אחד:מתחבר בקלות למכשירי חוט אחד (חבילת TO-92), כגון חיישן טמפרטורה (DS18B20), מספר רישום אלקטרוני (DS2401), וכו '.
  19. 5 V DC ג ' ק
  20. 5 V/3.3 V קלט כוח/פלט:משמש בדרך כלל ככוח פלט, נפוצה גם הארקה עם לוח משתמש אחר
  21. מחבר סיכות MCU:כל הקלט/פלט יציאות נגישות בחריצי הרחבה להרחבה נוספת
  22. 74LVC139:משמש להרחבת FSMC, לעשות את זה אפשרי לחבר התקנים רב באמצעות FSMC באותו הזמן, כגון LCD NAND פלאש
  23. נוריות:נוח להמציין מצב I/O ו/או מדינת תכנית פועלת
  24. מפתח משתמש:נוח עבור קלט I/O ו/או אינטראקציה עם ריצת קוד
  25. כפתור השכמה:להתעורר MCU STM32 ממצב שינה, משמש גם משתמש רגיל מפתח
  26. ג ' ויסטיק:חמש עמדות
  27. חריץ גביש ריק (בצד תחתון):להלחמה מתנד גביש הפעיל 50 M, אשר 'll לספק שעון כדי דש"ה
  28. 74lvc139 מגשר בחירה:לשבב FSMC בחר
  29. PS/2 מגשר
  30. נוריות סוודרים
  31. מפתח משתמש/מגשר ג ' ויסטיק

למגשרי 27-30:

  • קצר המגשר כדי להתחבר אני/Os בשימוש בקוד לדוגמה
  • לפתוח את המגשר כדי להתחבר לסיכות מותאמות אישית אחרות באמצעות חוטי מגשר

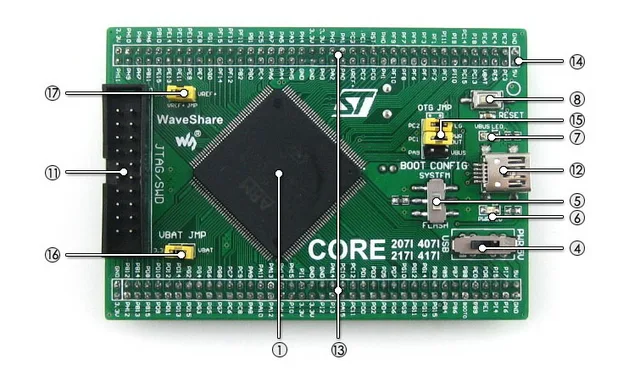

מה בcore407i

  1. STM32F407IGT6:ביצועים גבוהים STM32 MCU שכולל:
    • ליבה:BIT RISC Cortex-M4
    • תכונה:סט מלא של הוראות DSP מחזור יחיד
    • תדירות הפעלה:168 MHz, 210 DMIPS/1.25 DMIPS/MHz
    • מתח הפעלה:1.8 V-3.6 V
    • חבילה:LQFP176
    • זכרונות:1024kB פלאש, 192 + SRAM 4kB
    • ממשקי תקשורת MCU:
      • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
      • 1 x FSMC, SDIO x 1, 2 x יכול
      • 1 x USB 2.0 במהירות גבוהה/מכשיר במהירות מלאה/מארח OTG בקר/עם DMA הייעודי, PHY ULPI במהירות מלאה על שבב
      • 1x10/100 Ethernet MAC
      • 1x8 עד סיביות ממשק מצלמה מקביל
    • AD & DA ממירים:3 x לספירה (סיביות, 1μs, מניות 24 ערוצים); 2 x DA (12-bit)
    • Debugging/תכנות:תומך JTAG/SWD (debug חוט סידורי) ממשקים, תומך IAP
  2. AMS1117-3.3 (בצד תחתון),וסת מתח 3.3 V
  3. MIC2075 (בצד תחתון),המשולב מכשיר ניהול צריכת חשמל USB
  4. מתג אספקת חשמל,המופעל מ5vin או חיבור USB
  5. מתג מצב אתחול,להגדרת סיכת boot0
  6. מחוון הפעלה
  7. VBUS LED
  8. לחצן איפוס
  9. מתנד גביש 8 M (בצד תחתון)
  10. 32.768 K קריסטל (בצד תחתון),לrtc הפנימי עם כיול
  11. ממשק JTAG/SWD:לניפוי/תכנות
  12. ממשק USB
    • כמכשיר, משמש להקמת תקשורת USB בין מחשב ולוח פיתוח STM32
    • כמארח, חיבור להתקני USB, כגון כונן הבזק מסוג USB דרך כבל ה-USB OTG
  13. הרחבה סיכות MCU,VCC, GND וכל I/O ports נגישות בחריצי הרחבה להרחבה נוספת
  14. 5Vin pinheader,5 V אספקת חשמל דרוש בעת שימוש מארח USB/OTG
  15. מארח USB/מגשר OTG
    • קצר המגשר בעת שימוש HOST/OTG USB
    • לפתוח את המגשר להתנתק מיציאת I/O
  16. VBAT הבחירה jumper
    • קצר המגשר להשתמש אספקת חשמל למערכת
    • לפתוח את המגשר כדי להתחבר VBAT למקור מתח חיצוני, כגון סוללה
  17. מגשר בחירת vref
    • קצר המגשר להתחבר + VREF לvcc
    • לפתוח את המגשר כדי להתחבר VREF + לפינים מותאמים אישית אחרים באמצעות חוט מגשר

תמונות


לוח פיתוח Open407I-C

לוח פיתוח Open407I-C

Open407I-C לאחור לוח פיתוח

Open407I-C לוח האם

לוח ליבת MCU Core407I

לוח ליבת MCU Core407I

התחברות להבאגים

חיבור לציוד היקפי שונים

Open407I-C μC/OS-II (1)

Open407I-C μC/OS-II (2)

Open407I-C μC/OS-II (3)

Open407I-C μC/OS-II (4)

חיבור להתקן ה-USB באמצעות כבל OTG

חיבור USB USB3300 HS לוח

חיבור כדי UDA1380 המועצה

חיבור כדי OV9655 המצלמה המועצה

התחברות לrs232 דירקטוריון

התחברות לrs485 דירקטוריון

חיבור ל-usb UART דירקטוריון

חיבור יכול לוח

חיבור כדי 8 לחצנים

חיבור עד 5 IO לוח מקשים

לוח מקשים בחיבור

בדיקת לוח על הספירה/נמל DA

לוח חיבור כדי FRAM

מודול ההיקפי הרב I2C מחובר לאוטובוס I2C

התחברות לdataflash דירקטוריון

חיבור כדי מועצת MP3 vs1003b

התחברות לNRF24L01 RF דירקטוריון

חיבור למייקרו SD חפצים לוח

לוח חיבור לnandflash

חיבור כדי NorFlash Board

לוח חיבור כדי SRAM

חיבור לאתרנט דירקטוריון

חיבור ללוח אבזר שאתה צריך

הערה:
Open407I-C תומך בתכנות באמצעות מנהל איתחול STM32 UART, USB לUART לוח אבזר הוא גם סיפק בחבילה.
Open407I-C אינו משתלב כל פונקצית איתור באגים, הבאגים הנדרש.


JTAG/ממשקי SWD

איור 1, ו-2 להראות את תרשים פיני הכותרת של JTAG/ממשק SWD

איור 1.Pinout כותרת JTAG
איור 2.SWD כותרת Pinout

משאבי פיתוח

מדריך למשתמש התקליטור כולל משאבי פיתוח מפורטים כמו בצע:

  • תוכנה קשורות (קייל וכו ')
  • קוד הדגמה (דוגמאות ב-c, μC/OS-II)
  • סכמטי (PDF)
  • תיעוד פיתוח STM32 (גיליון נתונים וכו ')

חבילה מכילה

את" חבילת הסטנדרט "ו" לוחות אבזר חבילה "מתחת כלולות.

חבילה סטנדרטית

  1. Open407I-C לוח פיתוח x 1
  2. USB PL2303 UART לוח (מיני) x 1
  3. USB מסוג A לכבל תקע מיני-b x 1
  4. כבל קיבול סוג USB תקע מיני-b x 1
  5. פינים חוט x 2
  6. פינים חוט x 2
  7. כבל חשמל USB x 1
  8. תקליטור מדריך למשתמש x 1
