לוח פיתוח Xilinx Spartan-3E XC3S250E הערכה לוח ערכת + LCD1602 + LCD12864 + 12 מודולים = Open3S250E חבילה B

לוח פיתוח Xilinx Spartan-3E XC3S250E הערכה לוח ערכת + LCD1602 + LCD12864 + 12 מודולים = Open3S250E חבילה B

360.96 310.42

זמינות: במלאי

לוח פיתוח Xilinx Spartan-3E XC3S250E הערכה לוח ערכת + LCD1602 + LCD12864 + 12 מודולים = Open3S250E חבילה B

תיאור מוצר

לוח פיתוח Xilinx Spartan-3E XC3S250E הערכה לוח ערכת + LCD1602 + LCD12864 + 12 מודולים = Open3S250E חבילה B

לוח פיתוח FPGA נועד עבור XILINX Spartan-3E סדרה, תכונות את XC3S250E המשולב, ומשלב ממשקים סטנדרטיים שונים, די קל עבור בפריפריה.

סקירה

Open3S250Eהוא לוח פיתוח FPGA הכולל של אמא לוחDVK601ליבת לוח FPGACore3S250E.

Open3S250E תומך בהתרחבות נוספת עם לוחות אבזר אופציונליים שונים ליישום ספציפי. העיצוב המודולרי ופתוח הופך אותו אידיאלי להתחלת פיתוח יישומים עם XILINX Spartan-3E סדרת התקני FPGA.

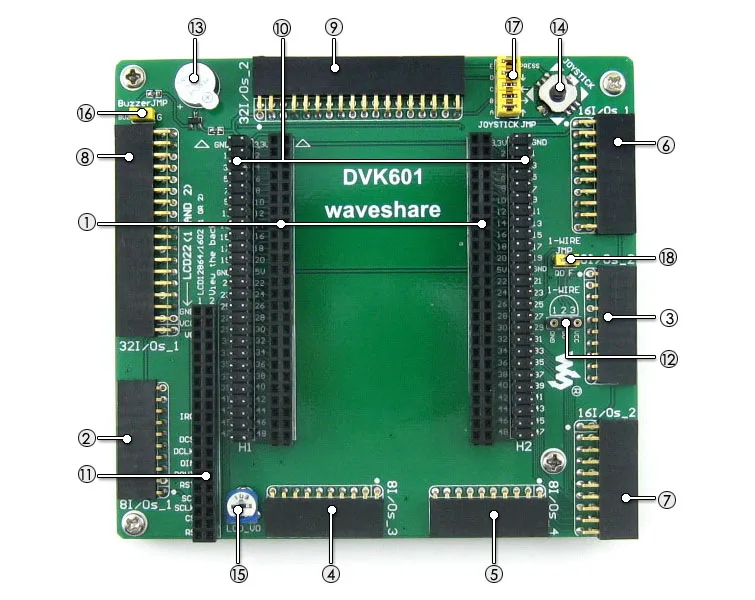

מה על אמא לוח

  1. FPGA CPLD core לוח מחבר:עבור בקלות חיבור לוחות ליבה המשלבים FPGA CPLD שבב המשולב
  2. 8I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  3. 8I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  4. 8I/Os_3 ממשק,לחיבור לוחות/מודולים אבזר
  5. 8I/Os_4 ממשק,לחיבור לוחות/מודולים אבזר
  6. 16I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  7. 16I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  8. 32I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  9. 32I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר

כל את I/O ממשקים לעיל:

  • מסוגל להיות מדומה USART, I2C, SPI, PS/2, וכו '.
  • מסוגל לנהוג בהתקנים כגון FRAM, פלאש, USB, Ethernet, וכו '.
  1. התרחבות FPGA מחברים
    • סיכות FPGA נגישות בחריצי הרחבה
    • עבור חיבור SDRAM אבזר לוח
  2. LCD ממשק,עבור חיבור LCD22, LCD12864, LCD1602
  3. אחד-חוט ממשק:בקלות מתחבר אחד-חוט מכשירים (כדי-92 חבילה), כגון טמפרטורת חיישן (DS18B20), רישום אלקטרוני (DS2401), וכו '.
  4. זמזם
  5. ג 'ויסטיק:חמש עמדות
  6. פוטנציומטר:עבור LCD22 התאמת תאורה אחורית, או LCD12864, LCD1602 התאמת ניגוד
  7. מגשר זמזם
  8. ג 'ויסטיק jumper
  9. אחד-חוט מגשר

למגשרי 16-18:

  • קצר המגשר כדי להתחבר אני/Os בשימוש בקוד לדוגמה
  • לפתוח את המגשר כדי להתחבר לפינים מותאמים אישית אחרים באמצעות חוטי מגשר

את DVK601 תומך מגוון רחב של שונה core לוחות, ולכן, כמה של ממשקי עשוי להיות לא-מחובר וחסר תועלת בזמן חיבור כדי מסוים core לוח. למשל, בזמן חיבור כדי Core3S250E, את '8I/Os_3' ו '8I/Os_4' הם לא-מחובר.

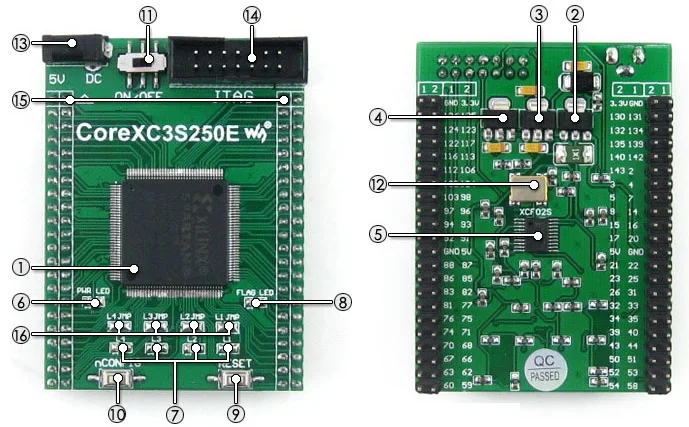

מה על Core3S250E

  1. XC3S250E:את XILINX Spartan-3E FPGA מכשיר:
    • תדירות הפעלה:50 mhz
    • מתח הפעלה:1.15 v~3.3 v
    • חבילה:QFP144
    • אני/Os:80
    • LEs:250 k
    • זיכרון RAM:216kb
    • DCMs:4
    • ניפוי/תכנות:תומך JTAG
  2. AMS1117-3.3,3.3 v מתח רגולטור
  3. AMS1117-2.5,2.5 v מתח רגולטור
  4. AMS1117-1.2,1.2 v מתח רגולטור
  5. XCF02S,המשולב סידורי פלאש זיכרון, לאחסון קוד
  6. כוח מחוון
  7. נוריות
  8. אתחול FPGA מחוון
  9. איפוס כפתור
  10. NCONFIG כפתור:עבור מחדש הגדרת את FPGA שבב, המקביל של כוח איפוס
  11. כוח מתג
  12. 50 m גביש פעיל מתנד
  13. 5 v DC שקע
  14. JTAG ממשק:לניפוי/תכנות
  15. FPGA הרחבה סיכות,VCC, GND וכל אני/O יציאות נגישות בחריצי הרחבה להרחבה נוספת
  16. LED מגשרים

תמונות


Open3S250E פיתוח לוח

Open3S250E פיתוח לוח

Open3S250E פיתוח לאחור לוח

אמא לוח DVK601

FPGA core לוח Core3S250E

FPGA core לוח Core3S250E

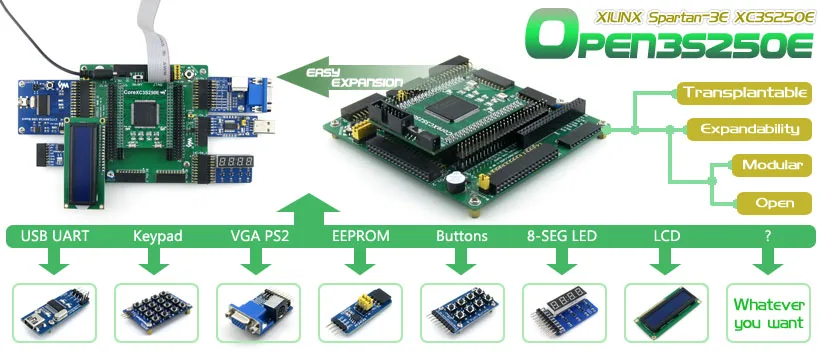

חיבור לציוד היקפי שונים

חיבור כדי LCD12864

חיבור כדי LCD1602

חיבור כדי RS232 לוח

חיבור ל-usb UART לוח

חיבור כדי 8 SEG LED לוח

חיבור כדי 8 לחצנים

חיבור כדי 4x4 לוח מקשים

חיבור כדי EEPROM לוח

רב ציוד היקפי מחובר אחד ממשק

חיבור כדי DataFlash לוח

חיבור כדי CY7C68013A USB לוח

חיבור ל-vga PS2 לוח

חיבור ללוח אבזר שאתה צריך

הערה: את Open3S250E לא לשלב כל פונקצית תכנות/ניפוי שגיאות, מתכנת/הבאגים הנדרש.


דוגמאות

את Open3S250E FPGA פיתוח לוח מגיע עם קודי דוגמאות שונים לציוד היקפי הנתמכים, אשר נותן לך להתחלה מהירה לפתח יישום משלך.

היקפי תיאור ממשק Verilog VHDL
AT24CXX EEPROM I2C Y Y
FM24CXX FRAM I2C Y Y
AT45DBXX DATAFLASH SPI Y
PCF8563 RTC I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 טמפרטורת חיישן 1-חוט Y
SP3232 תקשורת טורית UART Y Y
SP3485 תקשורת טורית UART Y Y
PL2303 USB לUART UART Y Y
CY7C68013A USB מכשיר אני/Os Y
זמזם קול מכשיר 1I/O (PWM) Y Y
PS/2 מקלדת קלט מכשיר PS/2 Y Y
אחת כפתורים קלט מכשיר ---- Y Y
4x4 לוח מקשים קלט מכשיר 8I/Os Y Y
ג 'ויסטיק קלט מכשיר 5I/Os Y Y
LED תצוגת מכשיר ---- Y Y
8 SEG LED תצוגת מכשיר 13I/Os Y Y
VGA צג תצוגת מכשיר VGA Y Y
אופי LCD תצוגת מכשיר 11I/Os Y Y
גרפי LCD תצוגת מכשיר 11I/Os Y Y

ניפוי/תכנות ממשק

את Open3S250E FPGA פיתוח לוח משלב ממשק JTAG לתכנות/ניפוי.

JTAG אות שמות & תיאור

פין אות שם תיאור
1 הארקה אות קרקע
2 VCC (TRGT) יעד אספקת חשמל
3 הארקה אות קרקע
4 TMS מדינת JTAG מכונת שליטה
5 הארקה אות קרקע
6 TCK שעון אות
7 הארקה אות קרקע
8 TDO נתונים ממכשיר
9 הארקה אות קרקע
10 TDI נתונים למכשיר
11 הארקה אות קרקע
12 NC
13 הארקה אות קרקע
14 NC
15 הארקה אות קרקע

JTAG כותרת Pinout


משאבי פיתוח

  • תוכנה קשורות (Xilinx ISE 12-תומך Winxp/Win7, אינו תומך Win8)
  • הדגמת קוד (Verilog, VHDL)
  • סכמטי (PDF)
  • FPGA פיתוח המתעד
  • Wiki:Www.waveshare.com/wiki/Open3S250E

חבילה מכילה

את"סטנדרטי חבילה"ו"אבזר לוחות חבילה"להלן כלול.

סטנדרטי חבילה

  1. Open3S250E פיתוח לוח x 1
  2. 4 פינים חוט x 2
  3. 2 פינים חוט x 2
  4. USB כבל חשמל x 1
1
2
3
4

לוחות אבזר חבילה

  1. VGA PS2 לוח x 1
  2. PL2303 USB UART לוח (מיני) x 1
  3. AT45DBXX DataFlash לוח x 1
  4. FM24CLXX FRAM לוח x 1
  5. CY7C68013A USB לוח (מיני) x 1
  6. PCF8563 RTC לוח x 1
  7. PCF8591 AD DA לוח x 1
  8. DS18B20 x 1
  9. LCD12864 (3.3 v הכחול תאורה אחורית) x 1
  10. LCD1602 (3.3 v הכחול תאורה אחורית) x 1
  11. 8 SEG LED לוח x 1
  12. 8 לחצנים x 1
  13. 4x4 מקלדת x 1
  14. USB מסוג A לכבל תקע מיני-b x 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
