Waveshare XC3S250E XILINX Spartan-3E FPGA פיתוח לוח + 10 אבזר מודולים ערכות = Open3S250E חבילה

Waveshare XC3S250E XILINX Spartan-3E FPGA פיתוח לוח + 10 אבזר מודולים ערכות = Open3S250E חבילה

281.16 281.16

זמינות: במלאי

Waveshare XC3S250E XILINX Spartan-3E FPGA פיתוח לוח + 10 אבזר מודולים ערכות = Open3S250E חבילה

תיאור מוצר

לוח פיתוח FPGA נועד עבור XILINX Spartan-3E סדרה, תכונות את XC3S250E המשולב, ומשלב ממשקים סטנדרטיים שונים, די קל עבור בפריפריה.

סקירה

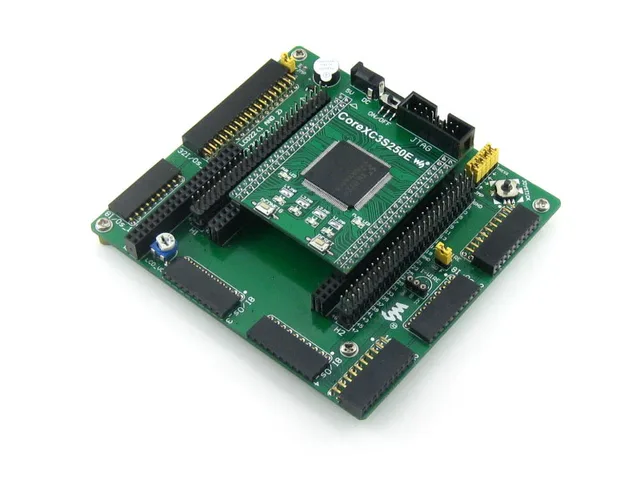

Open3S250Eהוא לוח פיתוח FPGA הכולל של אמא לוח DVK601 ליבת לוח FPGA Core3S250E.

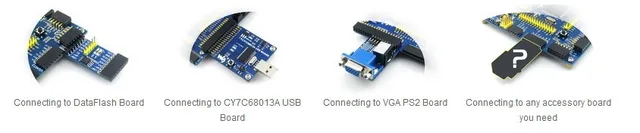

Open3S250E תומך בהתרחבות נוספת עם לוחות אבזר אופציונליים שונים ליישום ספציפי. העיצוב המודולרי ופתוח הופך אותו אידיאלי להתחלת פיתוח יישומים עם XILINX Spartan-3E סדרת התקני FPGA.

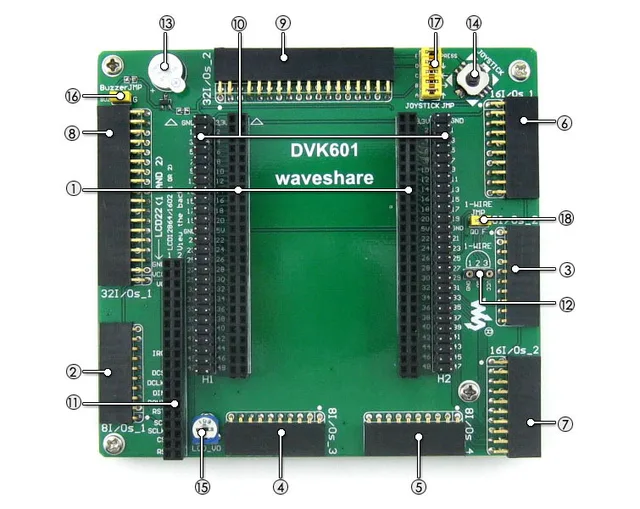

מה על אמא לוח

  1. FPGA CPLD core לוח מחבר:עבור בקלות חיבור לוחות ליבה המשלבים FPGA CPLD שבב המשולב, כגון Core3S250E
  2. 8I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  3. 8I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  4. 8I/Os_3 ממשק,לחיבור לוחות/מודולים אבזר
  5. 8I/Os_4 ממשק,לחיבור לוחות/מודולים אבזר
  6. 16I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  7. 16I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  8. 32I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  9. 32I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
כל את I/O ממשקים לעיל:
  • מסוגל להיות מדומה USART, I2C, SPI, PS/2, וכו '.
  • מסוגל לנהוג בהתקנים כגון FRAM, פלאש, USB, Ethernet, וכו '.
  1. התרחבות FPGA מחברים
    • סיכות FPGA נגישות בחריצי הרחבה
    • עבור חיבור SDRAM אבזר לוח
  2. LCD ממשק,עבור חיבור LCD22, LCD12864, LCD1602
  3. אחד-חוט ממשק:בקלות מתחבר אחד-חוט מכשירים (כדי-92 חבילה), כגון טמפרטורת חיישן (DS18B20), רישום אלקטרוני (DS2401), וכו '.
  4. זמזם
  5. ג 'ויסטיק:חמש עמדות
  6. פוטנציומטר:עבור LCD22 התאמת תאורה אחורית, או LCD12864, LCD1602 התאמת ניגוד
  7. מגשר זמזם
  8. ג 'ויסטיק jumper
  9. אחד-חוט מגשר

למגשרי 16-18:

  • קצר המגשר כדי להתחבר אני/Os בשימוש בקוד לדוגמה
  • לפתוח את המגשר כדי להתחבר לפינים מותאמים אישית אחרים באמצעות חוטי מגשר

את DVK601 תומך מגוון רחב של שונה core לוחות, ולכן, כמה של ממשקי עשוי להיות לא-מחובר וחסר תועלת בזמן חיבור כדי מסוים core לוח.

מה על Core3S250E

  1. XC3S250E:את XILINX Spartan-3E FPGA מכשיר:
    • תדירות הפעלה:50 MHz
    • מתח הפעלה:1.15 V ~ 3.3 V
    • חבילה:QFP144
    • אני/Os:80
    • LEs:250 K
    • זיכרון RAM:216kb
    • DCMs: 4
    • ניפוי/תכנות:תומך JTAG
  2. AMS1117-3.3 (בצד תחתון),3.3 V מתח רגולטור
  3. AMS1117-2.5 (בצד תחתון),2.5 V מתח רגולטור
  4. AMS1117-1.2 (בצד תחתון),1.2 V מתח רגולטור
  5. XCF02S (בצד תחתון),המשולב סידורי פלאש זיכרון, לאחסון קוד
  6. כוח מחוון
  7. נוריות
  8. אתחול FPGA מחוון
  9. איפוס כפתור
  10. NCONFIG כפתור:עבור מחדש הגדרת את FPGA שבב, המקביל של כוח איפוס
  11. כוח מתג
  12. 50 M גביש פעיל (בצד תחתון)
  13. 5 V DC שקע
  14. JTAG ממשק:לניפוי/תכנות
  15. FPGA הרחבה סיכות,VCC, GND וכל אני/O יציאות נגישות בחריצי הרחבה להרחבה נוספת
  16. LED מגשרים

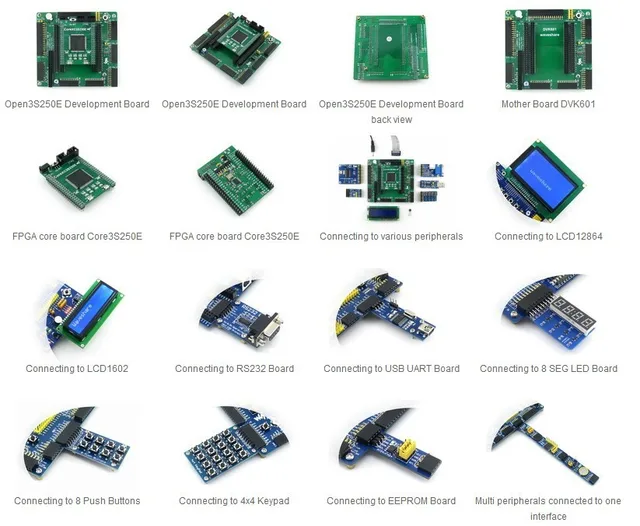

תמונות

הערה: את Open3S250E לא לשלב כל פונקצית תכנות/ניפוי שגיאות, מתכנת/הבאגים הנדרש.

דוגמאות

את Open3S250E FPGA פיתוח לוח מגיע עם קודי דוגמאות שונים לציוד היקפי הנתמכים, אשר נותן לך להתחלה מהירה לפתח יישום משלך.
היקפיתיאורממשקVerilogVHDL
AT24CXXEEPROMI2CYY
FM24CXXFRAMI2CYY
AT45DBXXDATAFLASHSPIY
PCF8563RTCI2CY
PCF85914xAD, 1xDAI2CY
DS18B20טמפרטורת חיישן1-חוטY
SP3232תקשורת טוריתUARTYY
SP3485תקשורת טוריתUARTYY
PL2303USB לUARTUARTYY
CY7C68013AUSB מכשיראני/OsY
זמזםקול מכשיר1I/O (PWM)YY
PS/2 מקלדתקלט מכשירPS/2YY
אחת כפתוריםקלט מכשיר----YY
4x4 לוח מקשיםקלט מכשיר8I/OsYY
ג 'ויסטיקקלט מכשיר5I/OsYY
LEDתצוגת מכשיר----YY
8 SEG LEDתצוגת מכשיר13I/OsYY
VGA צגתצוגת מכשירVGAYY
אופי LCDתצוגת מכשיר11I/OsYY
גרפי LCDתצוגת מכשיר11I/OsYY

ניפוי/תכנות ממשק

את Open3S250E FPGA פיתוח לוח משלב ממשק JTAG לתכנות/ניפוי.
JTAG אות שמות & תיאור
פיןאות שםתיאור
1הארקהאות קרקע
2VCC (TRGT)יעד אספקת חשמל
3הארקהאות קרקע
4TMSמדינת JTAG מכונת שליטה
5הארקהאות קרקע
6TCKשעון אות
7הארקהאות קרקע
8TDOנתונים ממכשיר
9הארקהאות קרקע
10TDIנתונים למכשיר
11הארקהאות קרקע
12NC
13הארקהאות קרקע
14NC
15הארקהאות קרקע
JTAG כותרת Pinout

משאבי פיתוח

את Open3S500E FPGA פיתוח לוח מגיע עם תקליטור מדריך למשתמש, כולל משאבי פיתוח כמפורט להלן:

  • תוכנה קשורות (Xilinx ISE 12-תומך Winxp/Win7, אינו תומך Win8)
  • הדגמת קוד (Verilog, VHDL)
  • סכמטי (PDF)
  • FPGA פיתוח המתעד

חבילה מכילה

את"סטנדרטי חבילה"ו"לוחות אבזר חבילה"להלן כלול.

סטנדרטי חבילה

  1. Open3S250E פיתוח לוח x 1

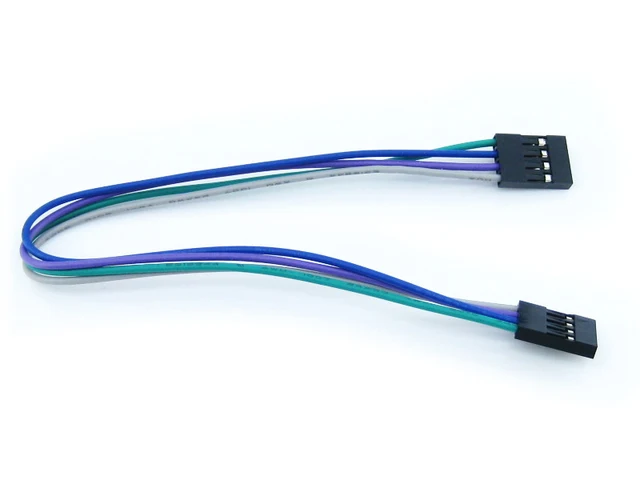

  2. 4 פינים חוט x 2

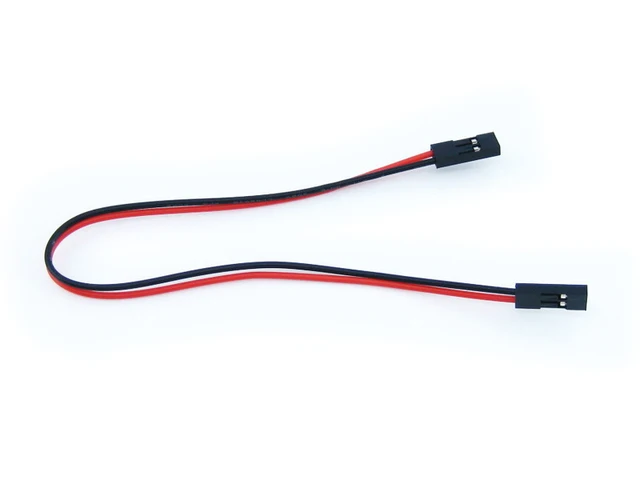

  3. 2 פינים חוט x 2

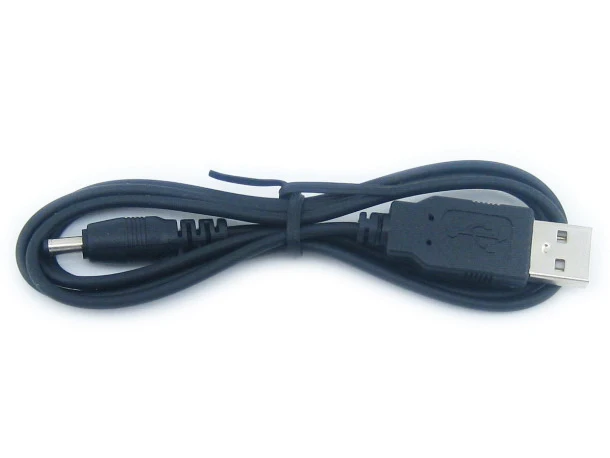

  4. USB כבל חשמל x 1

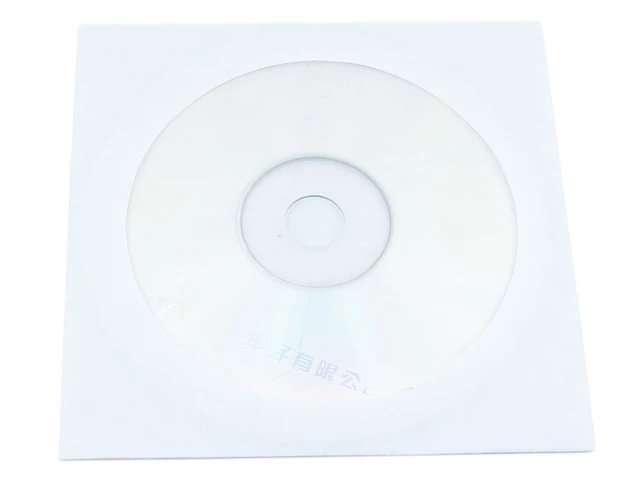

  5. תקליטור מדריך למשתמש x 1

לוחות אבזר חבילה

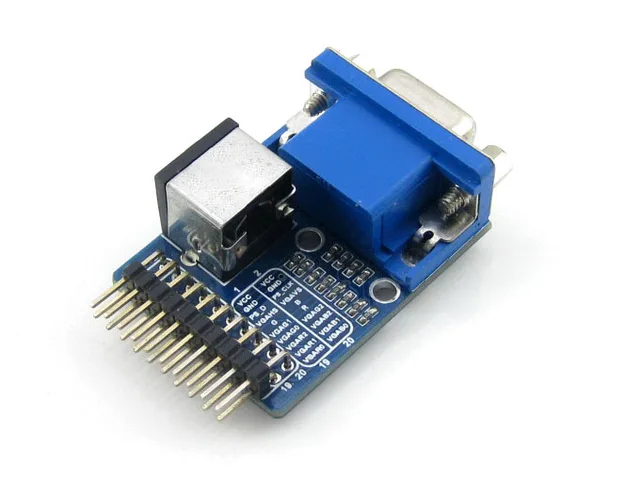

  1. VGA PS2 לוח x 1

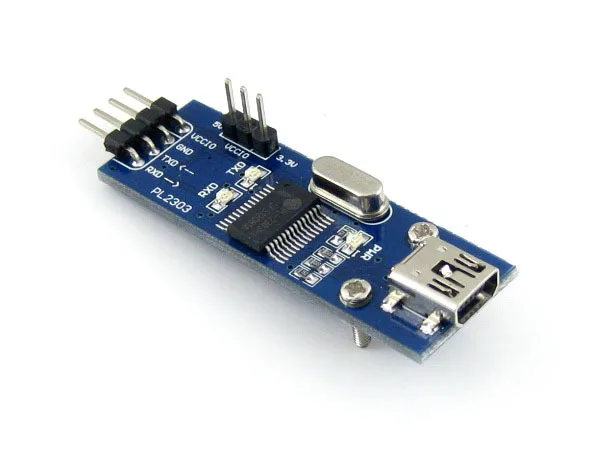

  2. PL2303 USB UART לוח (מיני) x 1

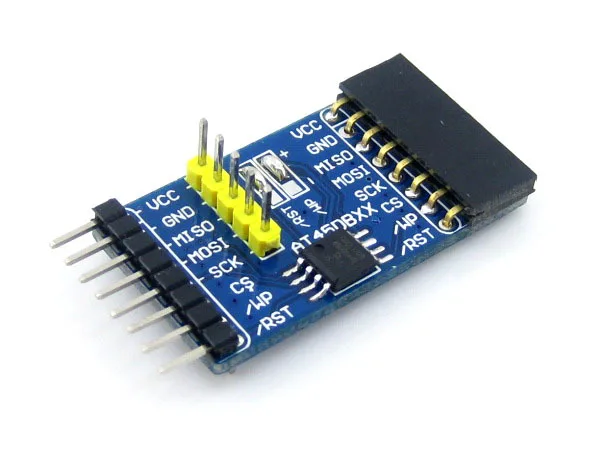

  3. AT45DBXX DataFlash לוח x 1

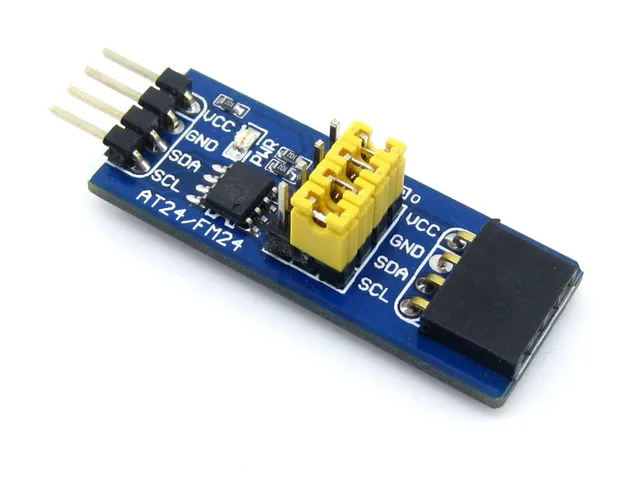

  4. FM24CLXX FRAM לוח x 1

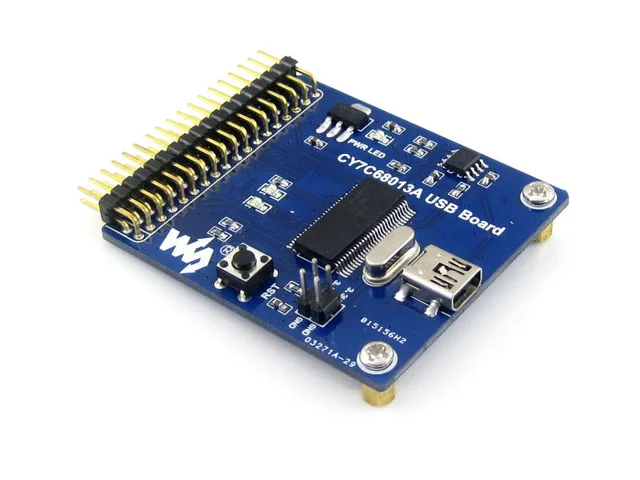

  5. CY7C68013A USB לוח (מיני) x 1

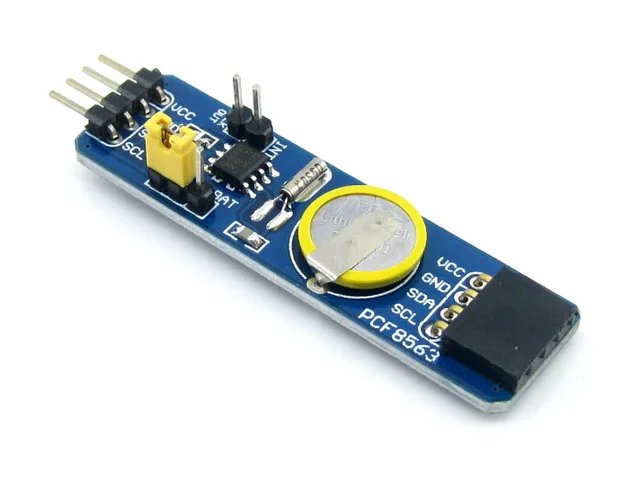

  6. PCF8563 RTC לוח x 1

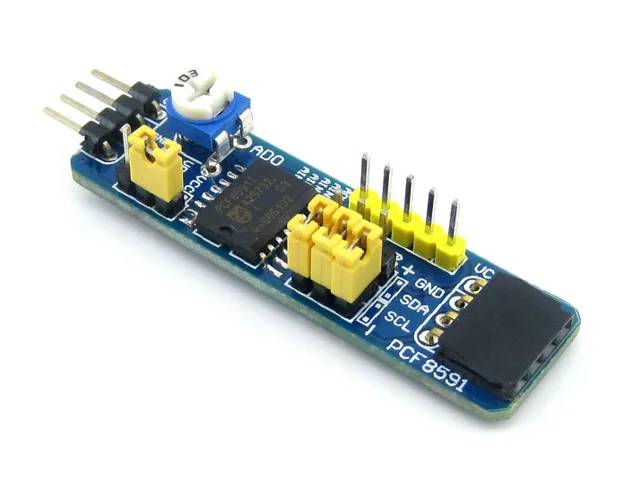

  7. PCF8591 AD DA לוח x 1

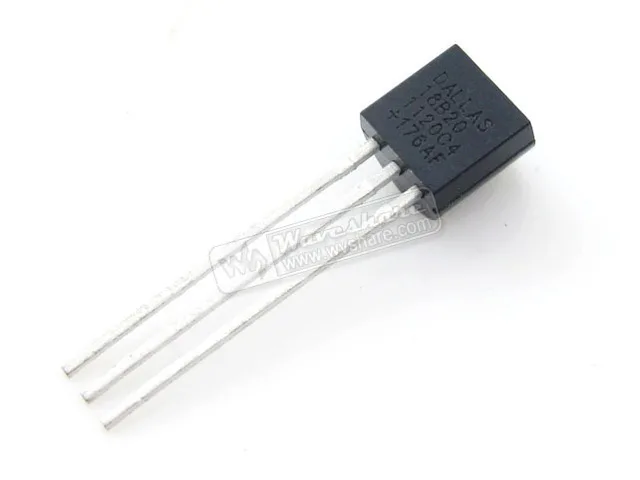

  8. DS18B20 x 1

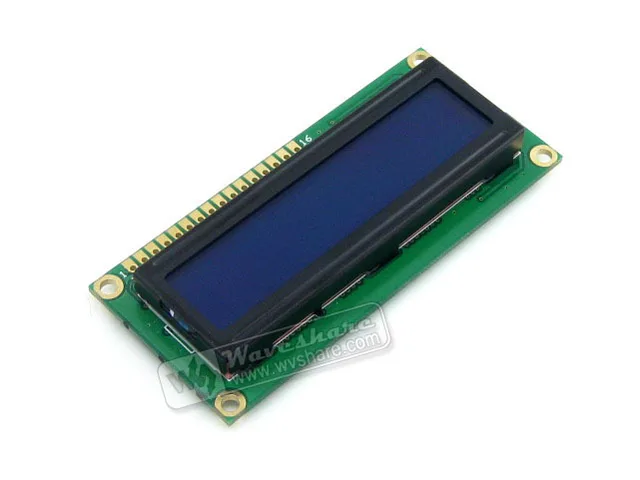

  9. LCD1602 (3.3 V הכחול תאורה אחורית) x 1

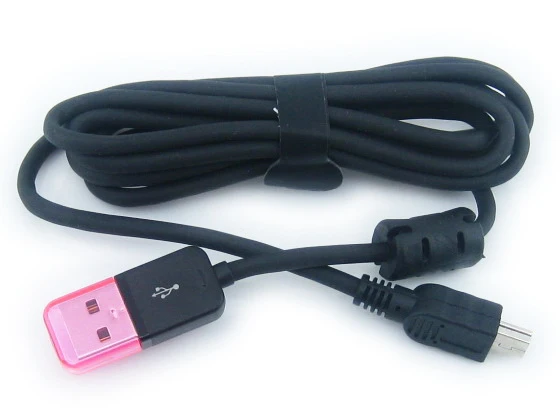

  10. USB מסוג A לכבל תקע מיני-b x 1
