FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA ציקלון IV FPGA פיתוח לוח + 12 אבזר מודולים ערכות = OpenEP4CE6-C חבילה

FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA ציקלון IV FPGA פיתוח לוח + 12 אבזר מודולים ערכות = OpenEP4CE6-C חבילה

387.56 337.17

זמינות: במלאי

FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA ציקלון IV FPGA פיתוח לוח + 12 אבזר מודולים ערכות = OpenEP4CE6-C חבילה

תיאור מוצר

FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA ציקלון IV FPGA פיתוח לוח + 12 אבזר מודולים ערכות = OpenEP4CE6-C חבילה
לוח פיתוח FPGA נועד עבור ALTERA ציקלון IV סדרת, תכונות את EP4CE6 המשולב, ומשלב ממשקים סטנדרטיים שונים, די קלים להרחבות בפריפריה.

סקירה

OpenEP4CE6-Cהוא לוח פיתוח FPGA הכולל של אמא לוחDVK601ליבת לוח FPGACoreEP4CE6.
OpenEP4CE6-C תומך בהתרחבות נוספת עם לוחות אבזר אופציונליים שונים ליישום ספציפי. העיצוב המודולרי ופתוח הופך אותו אידיאלי להתחלת פיתוח יישומים עם ALTERA ציקלון IV סדרת התקני FPGA. OpenEP4CE6-C מאפשר לך להתחיל שלך עיצוב עם Nios השני מעבד בקלות ובמהירות.

מה על אמא לוח

  1. FPGA CPLD core לוח מחבר:עבור בקלות חיבור לוחות ליבה המשלבים FPGA CPLD שבב המשולב, כגון Core3S250E
  2. 8I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  3. 8I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  4. 8I/Os_3 ממשק,לחיבור לוחות/מודולים אבזר
  5. 8I/Os_4 ממשק,לחיבור לוחות/מודולים אבזר
  6. 16I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  7. 16I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
  8. 32I/Os_1 ממשק,לחיבור לוחות/מודולים אבזר
  9. 32I/Os_2 ממשק,לחיבור לוחות/מודולים אבזר
כל את I/O ממשקים לעיל:
  • מסוגל להיות מדומה USART, I2C, SPI, PS/2, וכו '.
  • מסוגל לנהוג בהתקנים כגון FRAM, פלאש, USB, Ethernet, וכו '.
10.התרחבות FPGA מחברים
  • סיכות FPGA נגישות בחריצי הרחבה
  • עבור חיבור SDRAM אבזר לוח
11.LCD ממשק,עבור חיבור LCD22, LCD12864, LCD1602
12.אחד-חוט ממשק:בקלות מתחבר אחד-חוט מכשירים (כדי-92 חבילה), כגון טמפרטורת חיישן (DS18B20), רישום אלקטרוני (DS2401), וכו '.
13.זמזם
14.ג 'ויסטיק:חמש עמדות
15.פוטנציומטר:עבור LCD22 התאמת תאורה אחורית, או LCD12864, LCD1602 התאמת ניגוד
16.מגשר זמזם
17.ג 'ויסטיק jumper
18.אחד-חוט מגשר

למגשרי 16-18:

  • קצר המגשר כדי להתחבר אני/Os בשימוש בקוד לדוגמה
  • לפתוח את המגשר כדי להתחבר לפינים מותאמים אישית אחרים באמצעות חוטי מגשר

את DVK601 תומך מגוון רחב של שונה core לוחות, ולכן, כמה של ממשקי עשוי להיות לא-מחובר וחסר תועלת בזמן חיבור כדי מסוים core לוח.

מה על CoreEP4CE6

  1. EP4CE6E22C8N:את ALTERA ציקלון IV FPGA מכשיר:
    • תדירות הפעלה:50 MHz
    • מתח הפעלה:1.15 V ~ 3.465 V
    • חבילה:QFP144
    • אני/Os:80
    • LEs:6 K
    • זיכרון RAM:270kb
    • PLLs: 2
    • ניפוי/תכנות:תומך JTAG
  2. AMS1117-3.3 (בצד תחתון),3.3 V מתח רגולטור
  3. AMS1117-2.5 (בצד תחתון),2.5 V מתח רגולטור
  4. AMS1117-1.2 (בצד תחתון),1.2 V מתח רגולטור
  5. EPCS16 (בצד תחתון),המשולב סידורי פלאש זיכרון, לאחסון קוד
  6. כוח מחוון
  7. נוריות
  8. איפוס כפתור
  9. NCONFIG כפתור:עבור מחדש הגדרת את FPGA שבב, המקביל של כוח איפוס
  10. כוח מתג
  11. 50 M גביש פעיל (בצד תחתון)
  12. 5 V DC שקע
  13. JTAG ממשק:לניפוי/תכנות
  14. FPGA הרחבה סיכות,VCC, GND וכל אני/O יציאות נגישות בחריצי הרחבה להרחבה נוספת
  15. LED מגשרים

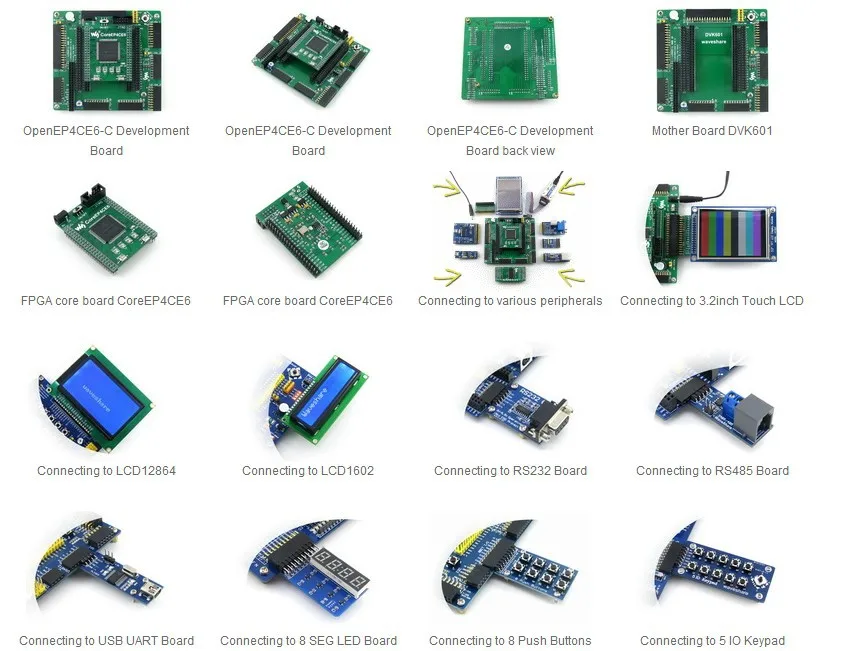

תמונות

הערה: את OpenEP4CE6-C לא לשלב כל פונקצית תכנות/ניפוי שגיאות, מתכנת/הבאגים הנדרש.

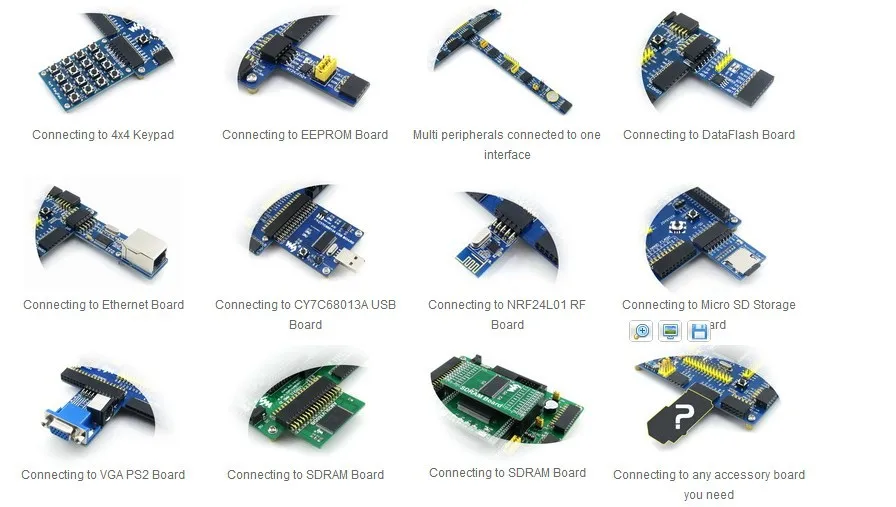

דוגמאות

את OpenEP4CE6-C FPGA פיתוח לוח מגיע עם קודי דוגמאות שונים לציוד היקפי הנתמכים, אשר נותן לך להתחלה מהירה לפתח יישום משלך.

ניפוי/תכנות ממשק

את OpenEP4CE6-C FPGA פיתוח לוח משלב ממשק JTAG לתכנות/ניפוי.
JTAG אות שמות & תיאור
פין אות שם תיאור
1 TCK שעון אות
2 הארקה אות קרקע
3 TDO נתונים ממכשיר
4 VCC (TRGT) יעד אספקת חשמל
5 TMS מדינת JTAG מכונת שליטה
6 NC לא להתחבר
7 NC לא להתחבר
8 NC לא להתחבר
9 TDI נתונים למכשיר
10 הארקה אות קרקע
JTAG כותרת Pinout

משאבי פיתוח

את תקליטור מדריך למשתמש כולל משאבי פיתוח המפורטים כדלקמן:
  • תוכנה קשורות (Quaters השני, NIOS השני וכו ')
  • הדגמת קוד (Verilog, VHDL וnios II C)
  • סכמטי (PDF)
  • FPGA תיעוד פיתוח (גיליונות נתונים וכו ')

חבילה מכילה

את"סטנדרטי חבילה"ו"אבזר לוחות חבילה"להלן כלול.

סטנדרטי חבילה

  1. OpenEP4CE6-C פיתוח לוח x 1
  2. 4 פינים חוט x 2
  3. 2 פינים חוט x 2
  4. USB כבל חשמל x 1
  5. תקליטור מדריך למשתמש x 1
1
2
3
4
5

לוחות אבזר חבילה

  1. 3.2 inch 320x240 מגע LCD x 1
  2. 3.2 אינץ LCD מתאם (B) x 1
  3. VGA PS2 לוח x 1
  4. PL2303 USB UART לוח (מיני) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM לוח (B) x 1
  7. מיקרו SD אחסון לוח x 1
  8. AT45DBXX DataFlash לוח x 1
  9. FM24CLXX FRAM לוח x 1
  10. CY7C68013A USB לוח (מיני) x 1
  11. ENC28J60 Ethernet לוח x 1
  12. PCF8563 RTC לוח x 1
  13. DS18B20 x 1
  14. USB מסוג A לכבל תקע מיני-b x 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
