STM32F3DISCOVERY ולוח האם Open32F3-D + 15 מודולים ערכות STM32F303VCT6 STM32 זרוע Cortex-M4 ערכת פיתוח

STM32F3DISCOVERY ולוח האם Open32F3-D + 15 מודולים ערכות STM32F303VCT6 STM32 זרוע Cortex-M4 ערכת פיתוח

410.36 410.36

זמינות: במלאי

STM32F3DISCOVERY ולוח האם Open32F3-D + 15 מודולים ערכות STM32F303VCT6 STM32 זרוע Cortex-M4 ערכת פיתוח

תיאור מוצר

STM32F3DISCOVERY ולוח האם Open32F3-D + 15 מודולים ערכות STM32F303VCT6 STM32 זרוע Cortex-M4 ערכת פיתוח

STM32 פיתוח board מיועד ST הרשמי כלי STM32F3DISCOVERY, ומשלב ממשקים סטנדרטיים שונים, די קל עבור בפריפריה.

סקירה

Open32F3-D הוא STM32 פיתוח board מיועד ST הרשמי כליSTM32F3DISCOVERY, שכולל אתSTM32F303VCT6מיקרו המשולב.

את Open32F3-D תומך בהתרחבות נוספת עם לוחות אבזר אופציונליים שונים ליישום ספציפי. העיצוב המודולרי ופתוח הופך אותו אידיאלי להתחלת פיתוח יישומים עם STM32F3 סדרת בקרים.

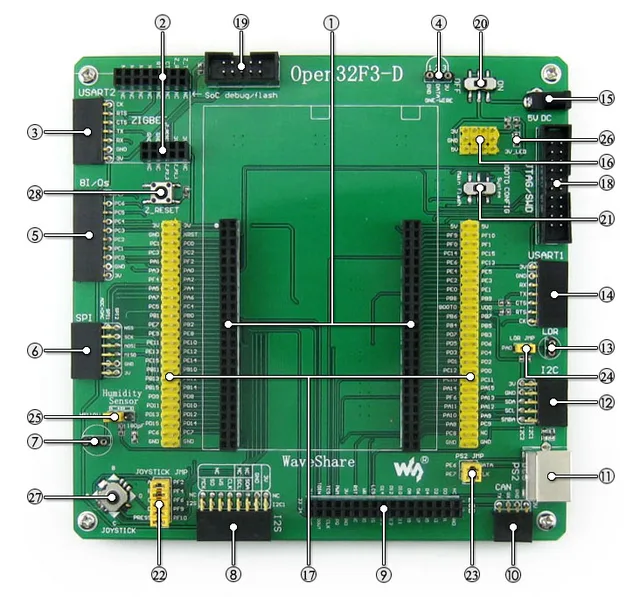

מה על אמא לוח

  1. STM32F3DISCOVERY שקע:לחיבור בקלות STM32F3DISCOVERY
  2. ZigBee ממשק:לחיבור ZigBee מודולים כגון CC2530 מודול.
  3. USART2 ממשק:בקלות מתחבר RS232, RS485, USB כדי 232, וכו '.
  4. אחד-חוט ממשק:בקלות מתחבר אחד-חוט מכשירים (כדי-92 חבילה), כגון טמפרטורת חיישן (DS18B20), רישום אלקטרוני (DS2401), וכו '.
  5. 8I/Os ממשק:לחיבור לוחות אבזר כפתורים כאלה, מנועים, וכו '.
  6. SPI1/SPI2 + DAC + ADC ממשקים:
    • מתחבר בקלות לציוד היקפי SPI כגון DataFlash (AT45DBxx), SD כרטיס, MP3 מודול, וכו '.
    • בקלות מתחבר AD/DA מודולים
  7. לחות חיישן שקע:עבור חיבור לחות חיישן כגון HS1101LF, וכו '.
  8. I2S/I2C1 ממשק:בקלות מתחבר I2S ציוד היקפי כגון אודיו מודול, וכו '.
  9. LCD מחבר:לחיבור מסך מגע LCD
  10. יכול ממשק:מתקשר עם לוחות אבזר אשר כוללים מכשיר יכול בנוחות
  11. PS/2 ממשק:בקלות מתחבר PS/2 מקלדת ו/או עכבר
  12. I2C1/I2C2 ממשק:בקלות מתחבר I2C ציוד היקפי כגון אני/O expander (PCF8574), FRAM (FM24CLxx), וכו '.
  13. Resistive חיישן שקע:עבור חיבור resistive חיישן כגון photoresistor, וכו '.
  14. USART1 ממשק:בקלות מתחבר RS232, RS485, USB כדי 232, וכו '.
  15. 5 v DC שקע
  16. 5 v/3.3 v כוח קלט/פלט:בדרך כלל משמש ככוח פלט, נפוצה גם הארקה עם לוח משתמש אחר
  17. MCU סיכות מחבר:כל את MCU I/O יציאות נגישות בחריצי הרחבה להרחבה נוספת
  18. STM32-JTAG/SWD ממשק:עבור STM32 ניפוי/תכנות
  19. ZigBee-JTAG ממשק:עבור ZigBee ניפוי/תכנות
  20. כוח מתג
  21. אתחול מצב מתג:להגדרת BOOT0 פין
  22. ג 'ויסטיק jumper
    • קצר המגשר כדי לחבר את הג 'ויסטיק לברירת מחדל אני/Os בשימוש בקוד לדוגמה
    • לפתוח את המגשר כדי לחבר את הג 'ויסטיק למנהג קלט/פלט באמצעות חוטי מגשר
  23. PS/2 ממשק jumper
    • קצר המגשר כדי להתחבר PS/2 מכשירים לברירת מחדל אני/Os בשימוש בקוד לדוגמה
    • לפתוח את המגשר כדי להתחבר PS/2 מכשירים למנהג קלט/פלט באמצעות חוטי מגשר
  24. מגשר LDR
    • קצר המגשר להשתמש resistive חיישן, מסוים אני/Os נדרשים
    • לפתוח את המגשר להתנתק מהקלט/פלט
  25. לחות jumper
    • לחבר את שמאל שני סיכות כדי לאחזר נתונים מחיישן קיבולי
    • לחבר את שני פינים תקין לאחזר נתונים מ 180 p קבלים (לבדיקה)
  26. כוח מחוון
  27. ג 'ויסטיק:חמש עמדות
  28. ZigBee איפוס

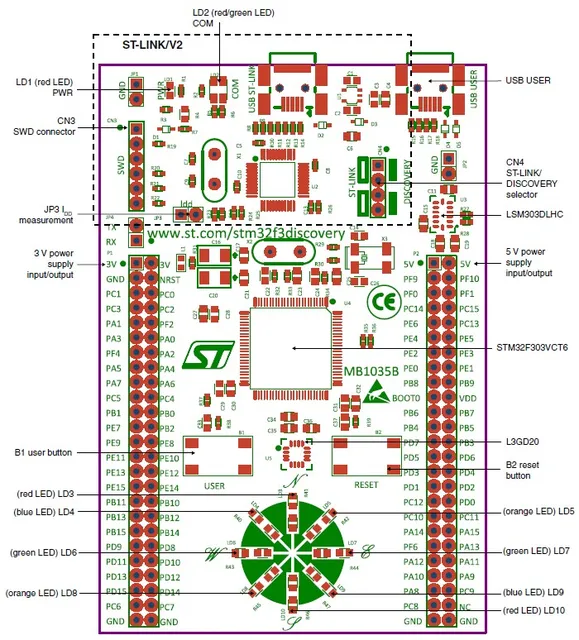

מה על STM32F3DISCOVERY

  • STM32F303VCT6 מיקרו הכולל 256 KB פלאש, 48 KB RAM ב LQFP100 חבילה
  • על-לוח ST-LINK/V2 עם בחירת מצב מתג לשימוש את ערכת עצמאי ST-LINK/V2 (עם מחבר SWD לתכנות וניפוי שגיאות)
  • לוח אספקת חשמל: דרך USB אוטובוס או חיצוני 3 v או 5 v אספקת מתח
  • יישום חיצוני אספקת חשמל: 3 v ו 5 v
  • L3GD20, ST MEMs motion חיישן, 3-ציר דיגיטלי פלט גירוסקופ
  • LSM303DLHC, ST MEMs מערכת-ב-חבילה שמציעה 3D דיגיטלי ליניארי תאוצה חיישן 3D דיגיטלי מגנטי חיישן
  • עשר נוריות:
    • LD1 (אדום) עבור 3.3 v כוח על
    • LD2 (אדום/ירוק) עבור USB תקשורת
    • שמונה משתמש נוריות, LD3/10 (אדום), LD4/9 (כחול), LD5/8 (orange) ו LD6/7 (ירוק)
  • שני לחצנים (משתמש ולאפס)
  • USB משתמש עם מיני-B מחבר
  • הארכת כותרת לכל LQFP100 אני/פלט לחיבור מהיר לדיגום לוח וקל חיטוט

תמונות


הערה:
את STM32F3DISCOVERY משלב ST-LINK/V2 עבור תכנות/ניפוי (SWD בלבד).


JTAG/SWD ממשקים

את דמות 1, ו 2 להראות את תרשים פיני הכותרת של JTAG/SWD ממשק

איור 1.JTAG כותרת Pinout
איור 2.SWD כותרת Pinout

משאבי פיתוח

את תקליטור מדריך למשתמש כולל משאבי פיתוח המפורטים כדלקמן:

  • תוכנה קשורות (קייל וכו ')
  • הדגמת קוד (דוגמאות ב-c, μC/OS-II)
  • סכמטי (PDF)
  • STM32 תיעוד פיתוח (גיליון נתונים וכו ')

חבילה מכילה

את"סטנדרטי חבילה"ו"אבזר לוחות חבילה"להלן כלול.

סטנדרטי חבילה

  1. Open32F3-D אמא לוח x 1
  2. 4 פינים חוט x 2
  3. 2 פינים חוט x 2
  4. USB כבל חשמל x 1
  5. תקליטור תוכנת x 1

לוחות אבזר חבילה

  1. STM32F3DISCOVERY x 1
  2. 3.2 inch 320x240 מגע LCD x 1
  3. UDA1380 לוח x 1
  4. FM24CLXX FRAM לוח x 1
  5. מיקרו SD אחסון לוח x 1
  6. SN65HVD230 יכול לוח x 1
  7. אנלוגי מבחן לוח x 1
  8. PL2303 USB UART לוח (מיני) x 1
  9. VS1003B MP3 לוח x 1
  10. AT45DBXX DataFlash לוח x 1
  11. DS18B20 x 1
  12. HS1101LF x 1
  13. USB מסוג A לכבל תקע מיני-b x 1
